加工定制芯片測試座需要哪些參數

根據芯片封裝封裝形式：如BGA/LGA/PGA封裝、QFN/DFN/WSON封裝、QFP/OTQ封裝、SOP/OTS/SOIC封裝、UFS/EMCP/EMMC封裝、SOT封裝、TO/TOLL封裝、PLCC封裝，SMA/ABM/SMC二極管封裝、FP封裝DDR-memory、SSD-Flash、晶振以及微小芯片封裝，功率元器件、ZIF/DIP鎖緊座等等

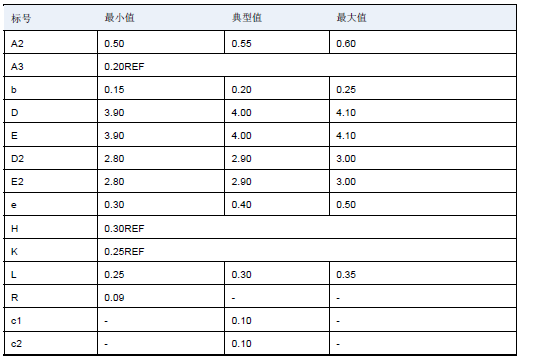

鴻怡電子芯片測試座工程師提示：按照以上芯片封裝形式的芯片查詢其芯片的規格參數信息（芯片規格書均有標注），（例如QFN32-0.4-84*4芯片）：

芯片封裝形式：QFN

芯片引腳數：32pin

芯片中心引腳間距：0.4mm

芯片本體尺寸：4*4mm

芯片測試項：功能性測試、性能測試、可靠性測試、芯片老化測試（耐久性測試）、安全性測試

1、功能性測試是對芯片功能的全面檢驗，目的是驗證芯片是否按照設計要求正常工作。這種測試通常通過編寫測試用例、搭建測試環境以及執行測試來完成。在功能性測試中，測試人員會驗證芯片的各個功能模塊是否正常，例如輸入輸出接口、時鐘控制、內存訪問等。通過這種測試，可以確保芯片在各種工作場景下都能正常運行，從而提高產品的可靠性。

2、性能測試是對芯片性能的評估和驗證，目的是了解芯片在不同負載和場景下的表現。這種測試通常會涉及到頻率測試、功耗測試、溫度測試等多個方面。頻率測試會測量芯片的工作頻率，驗證其性能是否滿足設計要求。功耗測試會關注芯片在不同工作狀態下的能耗情況，以便優化芯片的能效性能。溫度測試會模擬芯片在工作過程中的溫度變化，驗證其散熱性能和穩定性。通過這些測試，可以評估芯片在實際應用中的性能，并進行相應的優化。

3、可靠性測試會檢驗芯片在長時間運行或極端工作條件下的穩定性。

4、耐久性測試會模擬芯片在日常使用中的磨損情況，驗證其壽命和可靠性。

5、安全性測試會評估芯片的安全性能，確保其對外界攻擊具有一定的防御能力。

根據以上芯片測試條件或者有特定的其他測試條件需求，鴻怡電子芯片測試座工程師提醒：在與芯片測試座工程師溝通確認時請請?zhí)峁┰敿?xì)資料并表述清楚，從而進行對應的芯片測試座制作

注意：非標定制類型有兩種：

1、定制芯片測試座參數范圍：

（1）、定制測試座接觸方式：探針或彈片

（2）、定制測試座引腳間距：≥0.2mm

（3）、定制測試座頻率：≤100Ghz

（4）、定制測試座單pin過流：Max.1.5A

（5）、定制測試座材料：PEEK/PAI/PEI等（按需求來）

定制芯片測試座的特點：

（1）、高精度芯片定位以及PCB精準固定

（2）、根據芯片引腳的物理結構不同制定不同的接觸探針結構以及測試座頭型，完美的匹配芯片引腳，保證芯片測試準確性

（3）、根據不同測試采用對應要求的材料，在保障測試要求的基礎上，為客戶節約成本

（4）、采用耐磨耐久性高的塑料，保證芯片測試座長期使用壽命，更加進一步為客戶平攤芯片測試成本

2、定制芯片測試治具參數范圍：

（1）、定制測試座接觸方式：探針或彈片

（2）、定制測試座引腳間距：≥0.2mm

（3）、定制測試座頻率：≤100Ghz

（4）、定制測試座單pin過流：Max.1.5A

（5）、定制測試座材料：PEEK/PAI/PEI等（按需求來）

（6）、可定制治具：全系芯片封裝系列治具，大電流模塊治具、CPU治具、WIFI模塊治具、FPGA治具、光電模塊治具等等

定制測試治具特點：

（1）、基于客戶現有測還板來設計，無需重新設計測試架構與軟件設計，大大降低了開發測試的成本

（2）、靈活設計與跟進該主板的物理結構避空以及轉接治具遮擋的接口，保證測試以及接口的完整性

（3）、模塊化結構設計，能單獨維護以及更換，方便配件更換，低成本延遲測試治具的生命周期。
