臺灣 TC-1280 TCXO 補償燒錄系統

本系統適用于溫度補償振蕩器TCXO的自動數據補償及測試。

系統流程

1. 適用IC：AKM的AK2177C-8、AK2197,和NPC的CF5042A1。

2. 適用產品：5032、3225、2520、2016總共4種尺寸SEAM封裝（VC）TCXO。(可客制)

3. 適用SOCKET：上項產品適用的的MiS SOCKET。

4. 適用溫箱：S&A的4365MRorESPEC CORP MC810。

1.獨特的算法，補償精度高。

2.根據用戶的制程經驗，用戶可以任意設置補償溫度點、檢驗溫度點，溫度點數無限制。

3.界面簡潔，操作方便。

4.參數設置靈活。

5.自動完成補償、刻錄、檢驗、不良品報告。

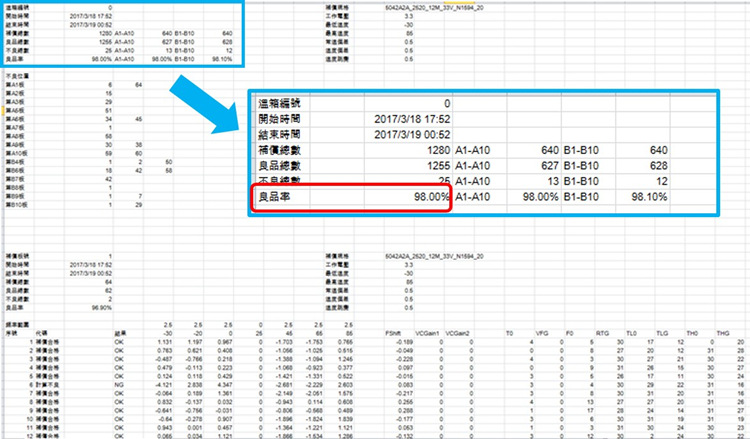

6.所有數據存入數據庫，補償結果輸出到EXCEL。

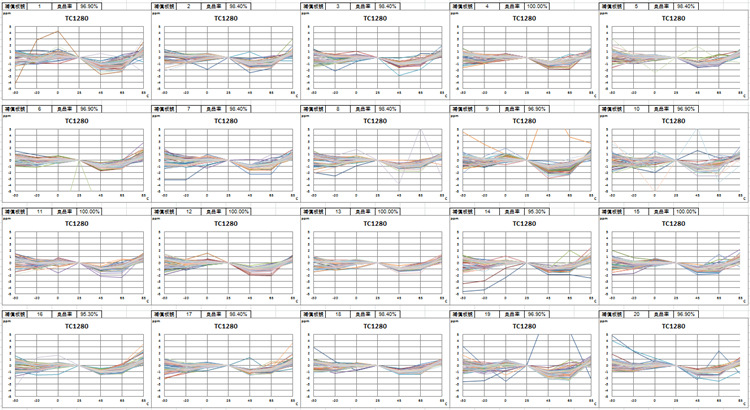

良品率為98%

1.工作溫度范圍：-40℃～85℃。

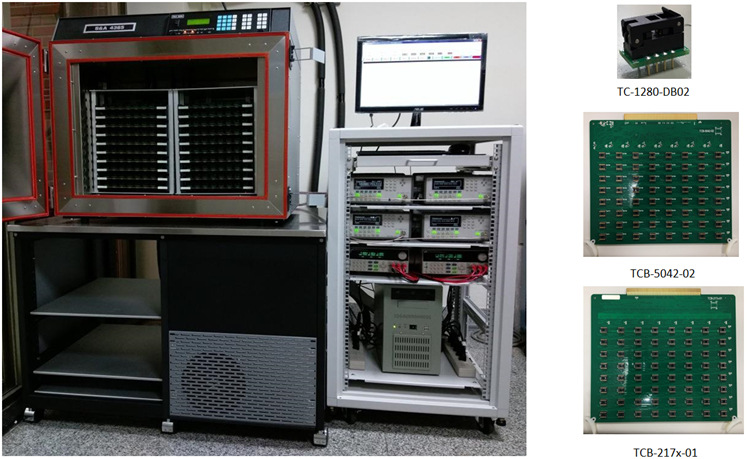

2.根據客戶選擇的S&A4365S-2溫箱，最多可容納兩個框架，每個框架最多可放10片補償測試板,每個測試板有64個位置(最大產量為1280顆/批次)。

3.溫度穩定度：參照溫箱規格。

4.溫度均勻度：參照溫箱規格。

5.升溫時間以及降溫時間：參照溫箱規格。

6.頻率測量精度：優于0.1PPM（測量精度指相同測試條件下，測試板上同一測量位置重復測量的精度）。

7.補償精度：一次補償合格率優于75％（產品須符合IC的補償所需規格）。

8.在AKM公司的IC及產品Package本身的特性相同的情況下，同一片補償測試板上互相兼容.

9.補償系統可以對測試頻率進行修正。

10.補償系統的頻率測試范圍：見IC資料。

11.測試系統采用測試座逐個手動測試，具有頻率調整功能。

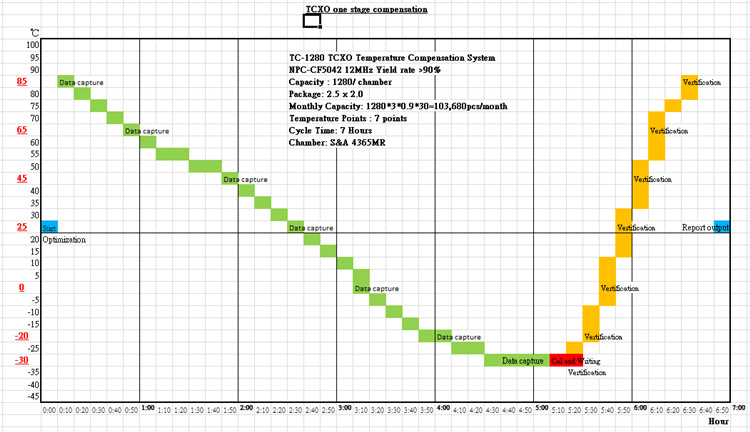

使用4365MR 溫箱，溫度點七點-30度C到+85度C，IC NPC 5042, 滿爐1280pc,一個循環時間約7個小時。
