QAS-1000

& 溫箱采內部強制空氣循環對流并以循環水降溫方式,及配合PID加溫控制

& 此設備采用整機一體的設計,將計算機及儀器等配備整合成一個外型(屏幕及鍵盤固定在設備上方,鼠標則在右上前方).

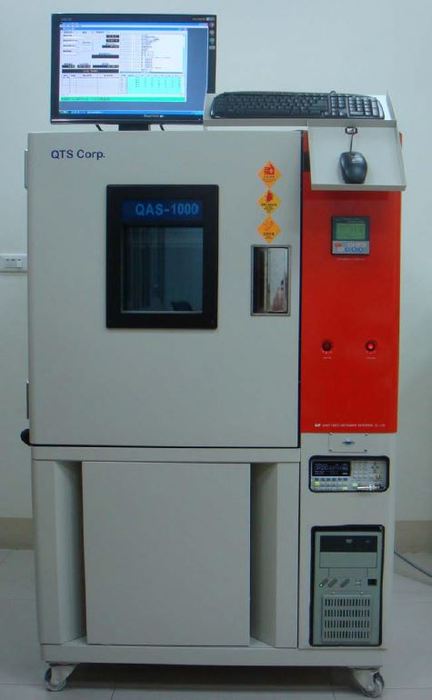

& 設備的設計造型如下:

& 設備系統規格 :

§   外觀尺寸:約95cm(W) x 150cm(H) x105cm(D)

§   設備重量:總重量約310Kg(包括溫箱,測試儀器,溫測板)

§   使用環境: 30℃以下,濕度90%以下

§   電源需求:交流單相220V±5% , 4KW(Max.)

§   測試儀表:  Picotest U6200A或Agilent 53181A或相同等級之Frequency Counter.

§   測試誤差:±0.2 ppm以內(頻率精度在1E-9或更精準的外接Timebase)

§   重復精度:±0.2 ppm以內(產品特性影響除外)(頻率穩定度在1E-9或更精準的外接Timebase)

§   操作系統:  Windows xp

§   測試帶寬:≦680MHz(X’tal測試板4MHz ~ 54MHz基本波)

§   溫箱容量:最多同時512 pcs (8片測試板, 64 pcs)

§   容許種類:最多同時512種不同產品

§   溫控范圍:循環水溫度加10℃~  + 125℃(CHAMBER容許操作溫度)

§   溫測范圍:循環水溫度加10℃~  + 85℃(標準之測試板容許操作溫度) (特殊版本X’tal測試板可達125℃)

§   溫控精度:±0.3℃(溫度設定及顯示分辨率±0.1℃)

§   溫度分布:±3℃(無附載狀況下循環水溫度加10℃~ +85℃)

&   測試板規格:

§   產品電壓:固定電壓穩壓回路.

§   產品電流:單顆耗電100mA以內,每板6A以內

( X’tal測試板,藉由改變串接電阻調整驅動功率)

§   產品容量: 64 pcs

&    軟件接口提供用戶可以設定測試參數,測試完成的資料則提供Excel可以直接讀取的格式供使用者可自行做不同的運用操作.

&    本設備包含恒溫箱/計算機系統/計頻器及控制系統.

&    Aging測試板為選購品(可選購 X’tal/ Oscillator / TCXO ,等不同產品之測試板).

&    本設備兼容性可以使用 W2810標準之測試板(產品電壓需固定為 3.3V).

&    本系統不適用于 OCXO的測試.

&    設備在正常的使用之下保固期間一年.
